【VMware vRealize Suite 2019 部署系列】- 「2」 – 部署 vRealize Operations 8.1

vRealize Operations 8.x 小旭 1731℃ 0评论

部署环境规划

网络需求

根据实际情况规划相关IP地址,如:

业务地址:用于vRealize Automation 部署VM所使用

192.168.100.x/24

管理地址:用于整个环境管理所使用

192.168.110.x/24

必须为该环境配置DNS解析服务,修改HOST文件方式可能会导致部署失败。同时,需要在DNS上配置正反向DNS解析。

本手册部署环境如下:

vCenter Display Name

FQDN Name

Mgt IP

Service

controlcenter

controlcenter.corp.local

192.168.110.10

AD、DNS、DHCP

lcm-01a

lcm-01a.corp.local

192.168.110.15

vRLCM

vidm-01a

vidm-01a.corp.local

192.168.110.16

VIDM

vcsa-a.corp.local

192.168.110.20

vCenter – VIP

vcsa-01a

vcsa-01a.corp.local

192.168.110.21

vCenter Server

vcsa-02a

vcsa-02a.corp.local

192.168.110.22

vCenter Server

psc-01a

psc-01a.corp.local

192.168.110.23

PSC

psc-02a

psc-02a.corp.local

192.168.110.24

PSC

nsxmgr-a.corp.local

192.168.110.25

NSX Mgr – VIP

nsxmgr-01a

nsxmgr-01a.corp.local

192.168.110.26

NSX Mgr Node

nsxmgr-02a

nsxmgr-02a.corp.local

192.168.110.27

NSX Mgr Node

nsxmgr-03a

nsxmgr-03a.corp.local

192.168.110.28

NSX Mgr Node

log-a.corp.local

192.168.110.30

vRLI – VIP

log-01a

log-01a.corp.local

192.168.110.31

vRLI Node

log-02a

log-02a.corp.local

192.168.110.32

vRLI Node

log-03a

log-03a.corp.local

192.168.110.33

vRLI Node

vrops-a.corp.local

192.168.110.70

vROps – VIP

vrops-01a

vrops-01a.corp.local

192.168.110.71

vROps Node

vrops-02a

vrops-02a.corp.local

192.168.110.72

vROps Node

vrops-app-rc-01a

vrops-app-rc-01a.corp.local

192.168.110.75

App Monitoring

vrops-app-rc-02a

vrops-app-rc-02a.corp.local

192.168.110.76

App Monitoring

vra-a.corp.local

192.168.110.80

vRA – VIP

vra-01a

vra-01a.corp.local

192.168.110.81

vRA Node

vra-02a

vra-02a.corp.local

192.168.110.82

vRA Node

软件版本

vSphere Version: VMware vSphere Hypervisor (ESXi) 6.7 U3

Appliance File: VMware-VMvisor-Installer-6.7.0.update03-14320388.x86_64.iso

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

vCenter Version: VMware vCenter Server 6.7U3

Appliance File: VMware-VCSA-all-6.7.0-14367737.iso

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

NSX-T Version: VMware NSX-T Data Center 2.5.0

Appliance File: nsx-unified-appliance-2.5.0.0.0.14663978.ova

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

vRNI Version: VMware vRealize Network Insight 5.0.0

Appliance File: VMware-vRealize-Network-Insight-5.0.0.1568279774-platform.ova

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

vRLCM Version: VMware vRealize Suite Lifecycle Manager 8.1.0

Appliance File: vra-lcm-installer-15996863.iso

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

vRA 8 Version: VMware vRealize Automation 8.1.0

Appliance File: vra-lcm-installer-15996863.iso

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

vR Ops 8 Version: VMware vRealize Operations 8.1.0

Appliance File: vRealize-Operations-Manager-Appliance-8.1.0.15972145_OVF10.ova

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

vRLI 8 Version: VMware vRealize Log Insight 8.1.0

Appliance File: VMware-vRealize-Log-Insight-8.1.0.0-15994158_OVF10.ova

License: XXXXX-XXXXX-XXXXX-XXXXX-XXXXX

硬件资源

Component

vCPU

Memory (GB)

Storage (GB)

Realize Lifecycle Manager

2

6

33

VMware Identity Manager

2

6

60

vRealize Automation

8

32

136

vRealize Operations

4

16

200

vRealize Log Insight

4

8

530

注:以下配置为最低要求,具体占用资源根据实际情况修改。

部署 vRealize Operations 8.1

vRLCM环境准备

配置介质文件

手机屏幕截图

描述已自动生成

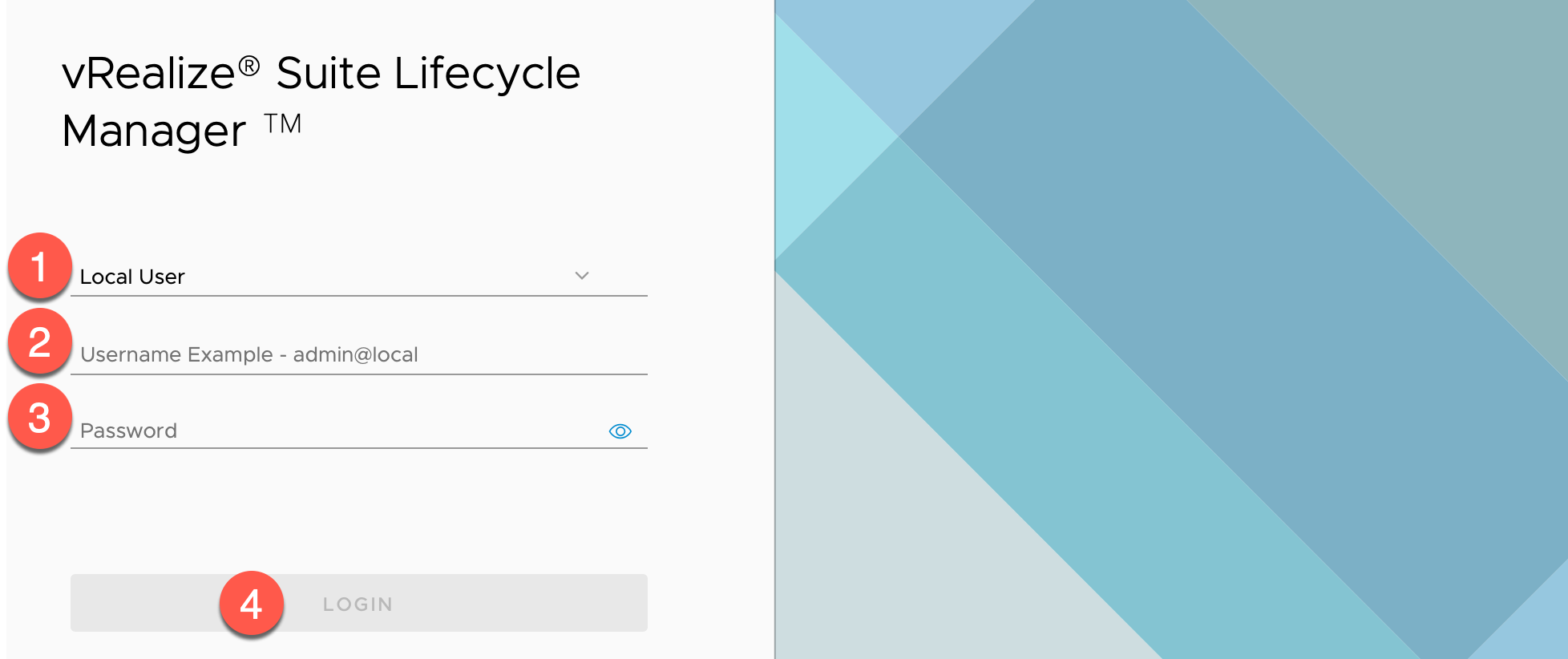

使用浏览器访问并登录vRLCM HTML 的地址,如:https://lcm-01a.corp.local

  1. 认证源:保持为默认 Local User
  2. Username Example: 输入用户名 admin@local , 注:在 2.x 版本时,用户名为 admin@localhost
  3. Password: 根据实际情况输入密码,如:VMware1! ,

注:这里使用的是部署vRealize Automation 8.1中所使用的vRLCM,所以密码为在【vRealize Easy Installer】的【8 Password Configuration】中设置的密码。

  1. 点击【LOGIN】

手机屏幕截图

描述已自动生成

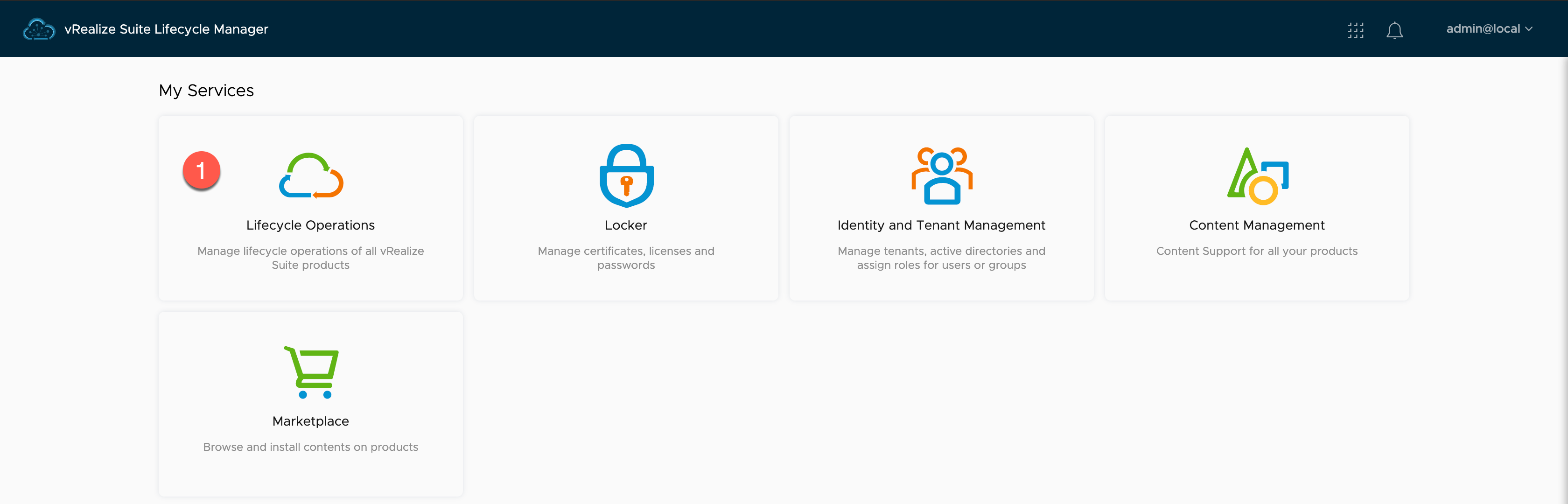

在【My Services】内:

  1. 点击【Lifecycle Operations】

电脑萤幕的截图

描述已自动生成

由于vRLCM内并不包含vRealize Operations、vRealize Log Insight的安装介质、升级包、补丁程序等,所以我们需要手动添加进去,添加有2种方式:

  1. 使用My VMware 账号在线下载,注:需要您的账号有相应产品的下载权限。
  2. 离线上传,由于大部分客户都是处于内网环境,所以使用这个方法比较多。

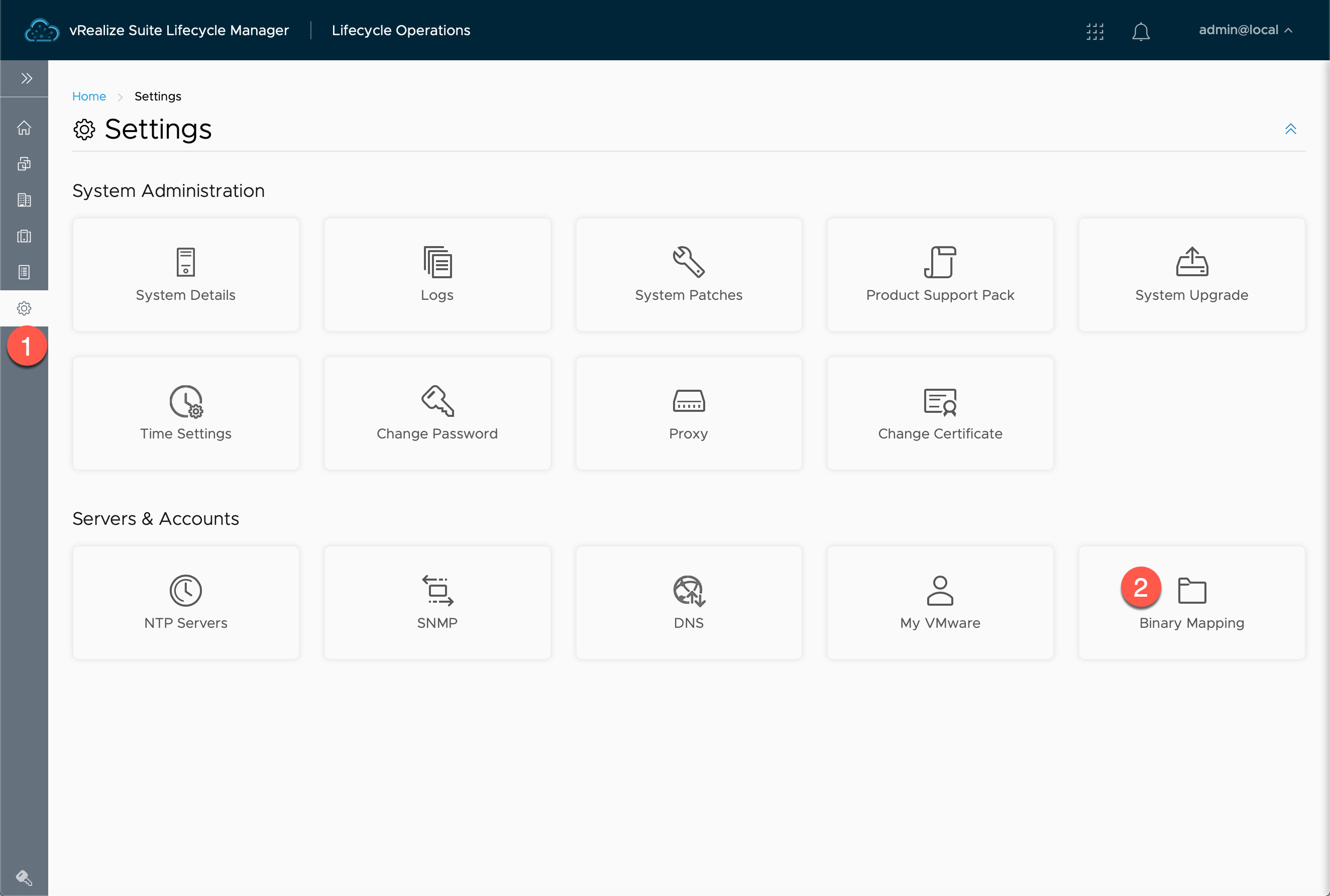

在【Lifecycle Operations】内:

  1. 点击【Settings】
  2. 在【Servers & Accounts】中,点击【Binary Mapping】

手机屏幕截图

描述已自动生成

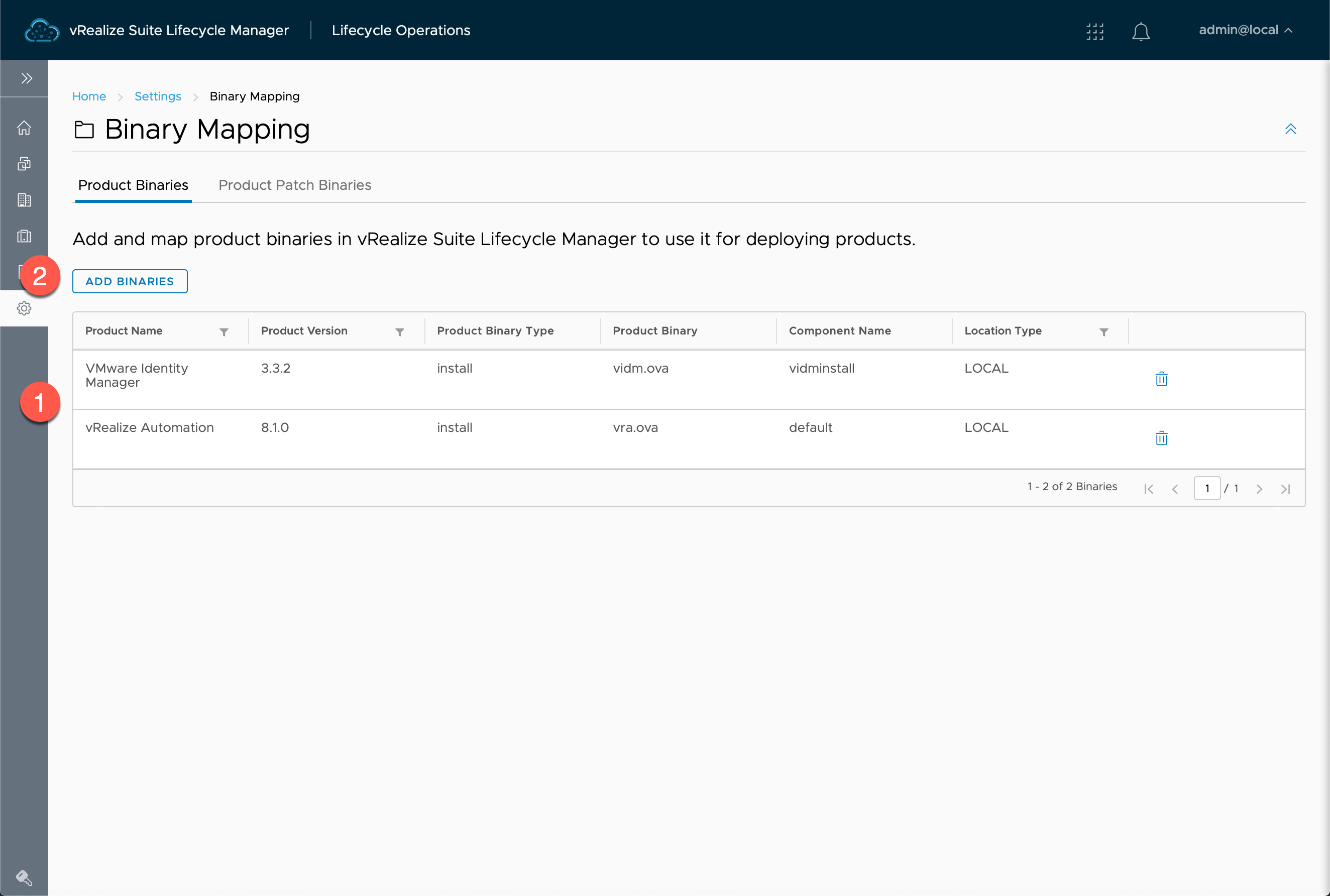

在【Binary Mapping】的【Product Binaries】内:

  1. 在【Product Name】中查看到当前的平台内只有VMware Identity Manager、vRealize Automation 2个产品组件的OVA文件,所以我们需要Map一下vRealize Operations、vRealize Log Insight的安装介质
  2. 点击【ADD BINARIES】

手机截图图社交软件的信息

描述已自动生成

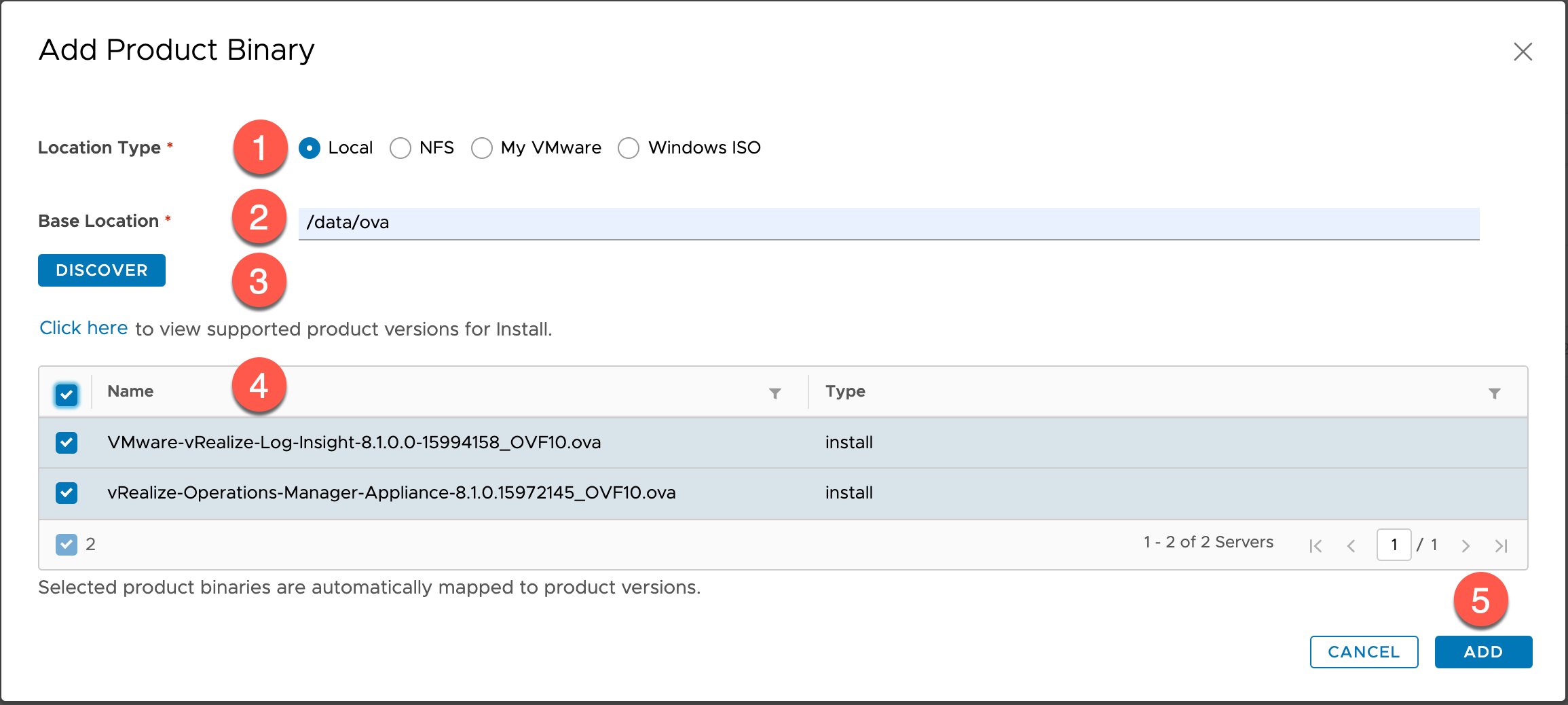

在【Add Product Binary】内:

  1. 在【Product Name】中查看到当前的平台内只有VMware Identity Manager、vRealize Automation 2个产品组件的OVA文件,所以我们需要Map一下vRealize Operations、vRealize Log Insight的安装介质
  2. Location Type:选择安装介质的Map的方式,如:Local

Local:vRLCM本地路径,支持类型格式:data/path/to/OVAfolder,

例如:

  1. ssh连接vRLCM在data文件夹下创建ova文件夹;
  2. 讲ova文件上传到ova文件夹内;

NFS:NFS方式,支持类型格式:'<host>’ :/path/to/OVAfolder

My VMware:My VMware 账号在线下载,注,需要您的账号有相应产品的下载权限

Windows ISO:Windows ISO镜像,主要用于vRealize Automation 7.x 版本部署

  1. 点击【DISCOVER】
  2. 在【Name】中选择识别到的镜像文件
  3. 点击【ADD】

手机截图图社交软件的信息

描述已自动生成

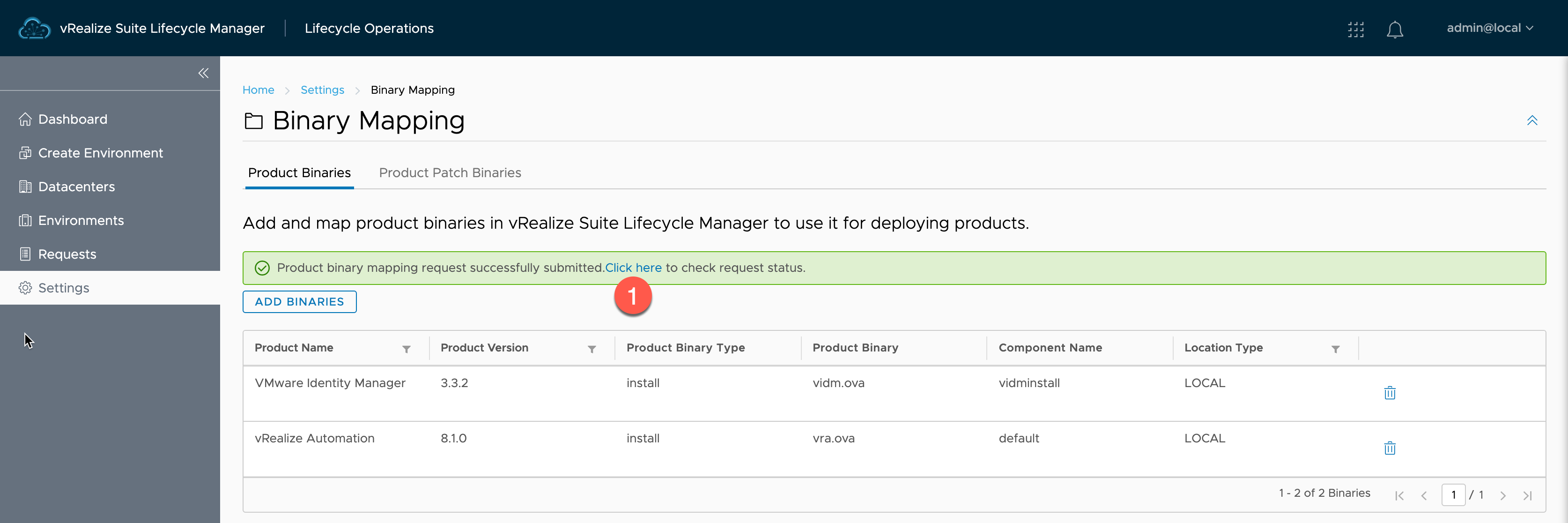

在【Binary Mapping】的【Product Binaries】内:

  1. 点击【Product binary mapping request successfully submitted. Click here to check request status.】中的【Click here】查看进度。

手机屏幕截图

描述已自动生成

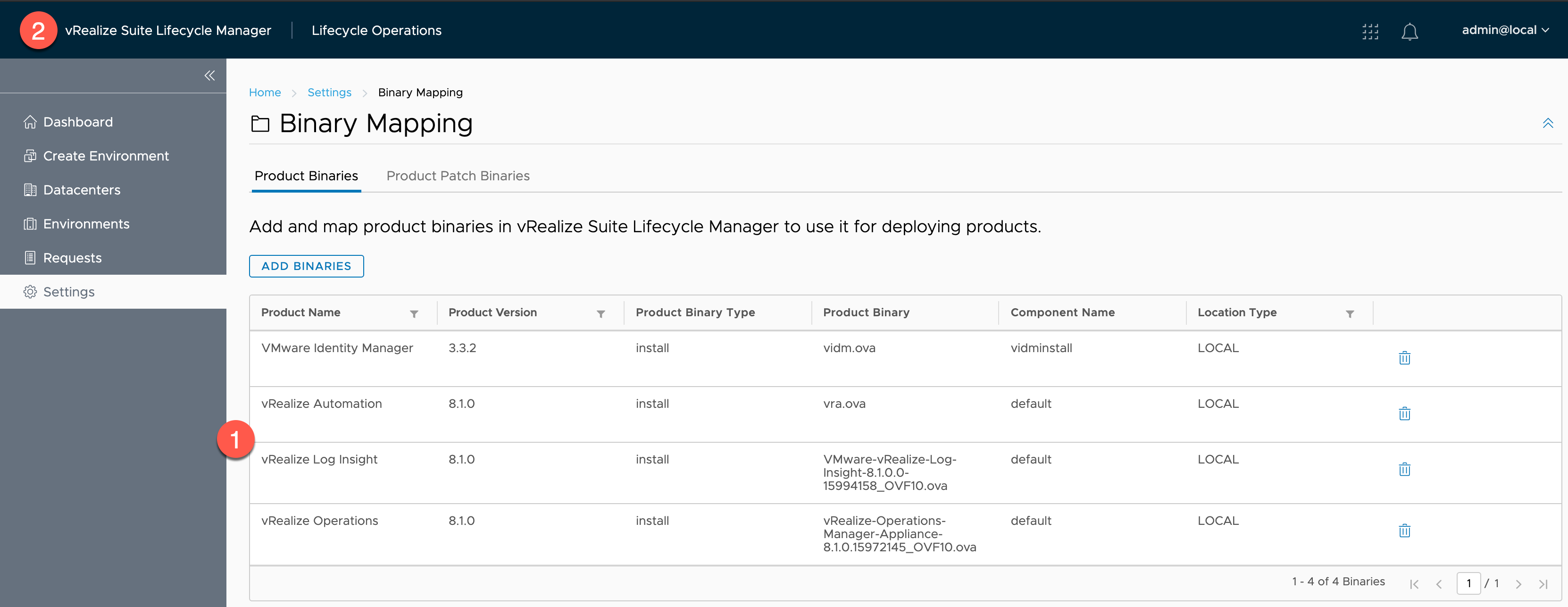

在【Binary Mapping】的【Product Binaries】内:

  1. 在【Product Name】中查看到新添加的vRealize Operations、vRealize Log Insight的安装介质

配置许可证

手机屏幕截图

描述已自动生成

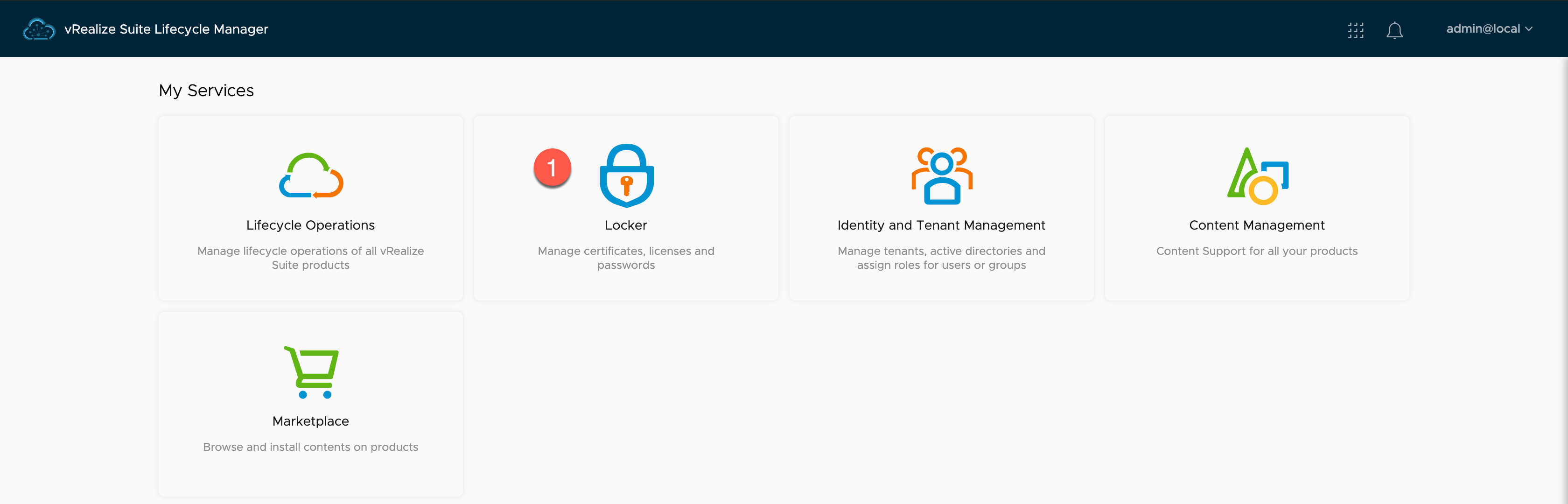

在【My Services】内:

  1. 点击【Locker】

社交网络的手机截图

描述已自动生成

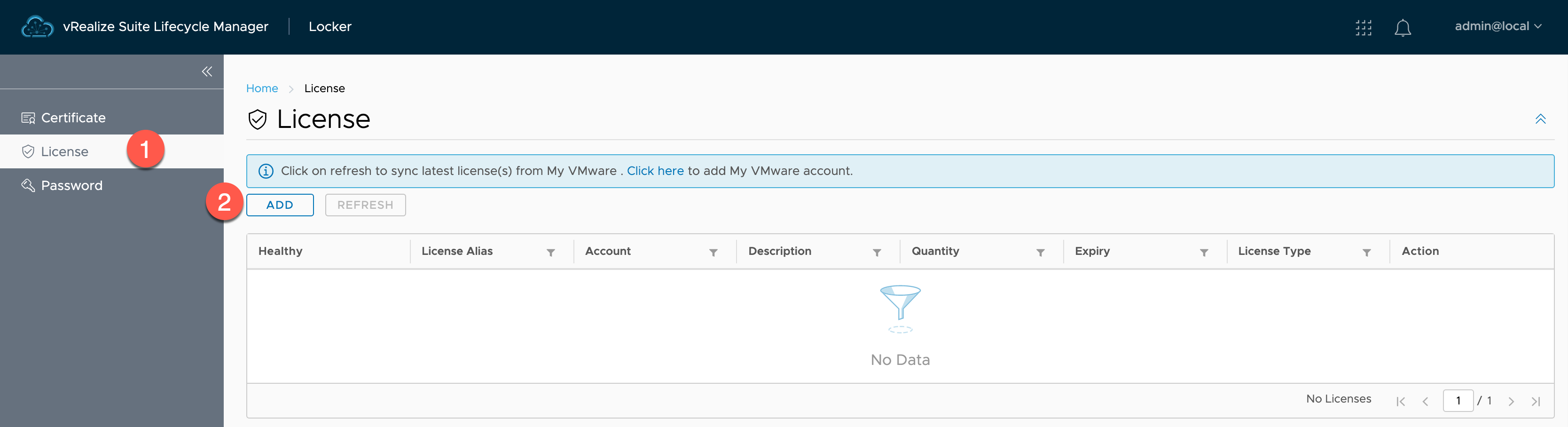

在【Locker】内:

  1. 点击【License】
  2. 在【License】中,点击【 ADD】,如果使用My VMware 账号联网登录的话,您所购买的许可证也可以自动同步到这里

手机屏幕截图

描述已自动生成

在【License】的【Add License】内:

  1. License Alias: 根据实际名称设置软件许可证显示的名称,为了方便管理,建议设置为软件内识别出的许可证的名称,如:VMware vRealize Suite 2019 Enterprise
  2. License Key:根据实际输入软件许可证号,如:XXXXX-XXXXX-XXXXX-XXXXX-XXXXX
  3. 点击【VALIDATE】进行许可证的验证
  4. 验证成功后,在【License Details】内显示该许可证的详细信息,注:实例输入发为测试许可,显示出截止日期
  5. 点击【ADD】

配置证书文件

手机屏幕截图

描述已自动生成

在【My Services】内:

  1. 点击【Locker】

社交网络的手机截图

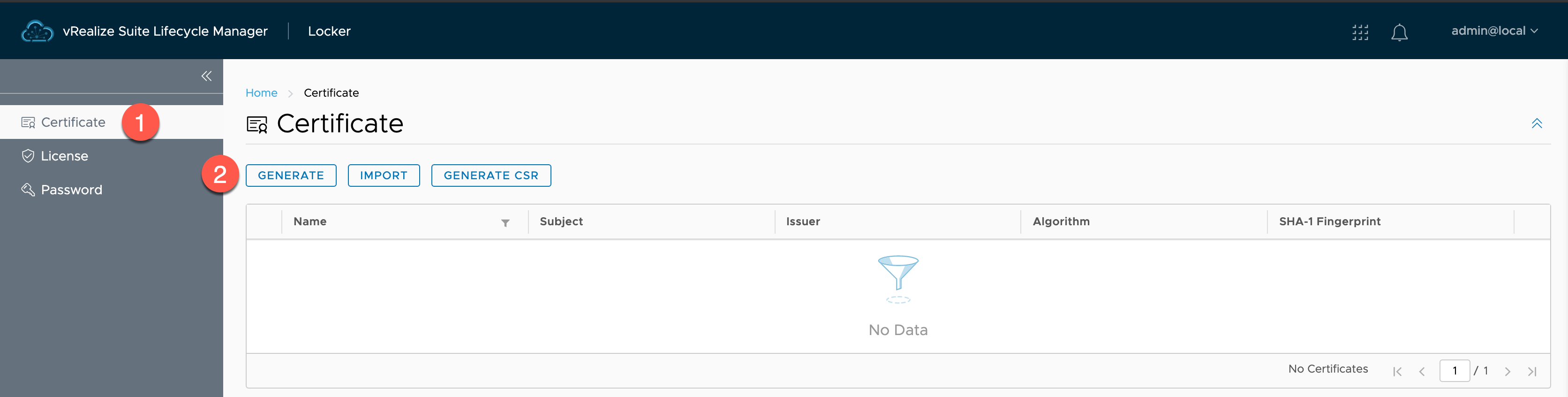

描述已自动生成 在【Certificate】内:

  1. 点击【GENERATE】生成一个证书文件,当然如果已有证书,可以点击【IMPORT】进行导入

手机屏幕截图

描述已自动生成

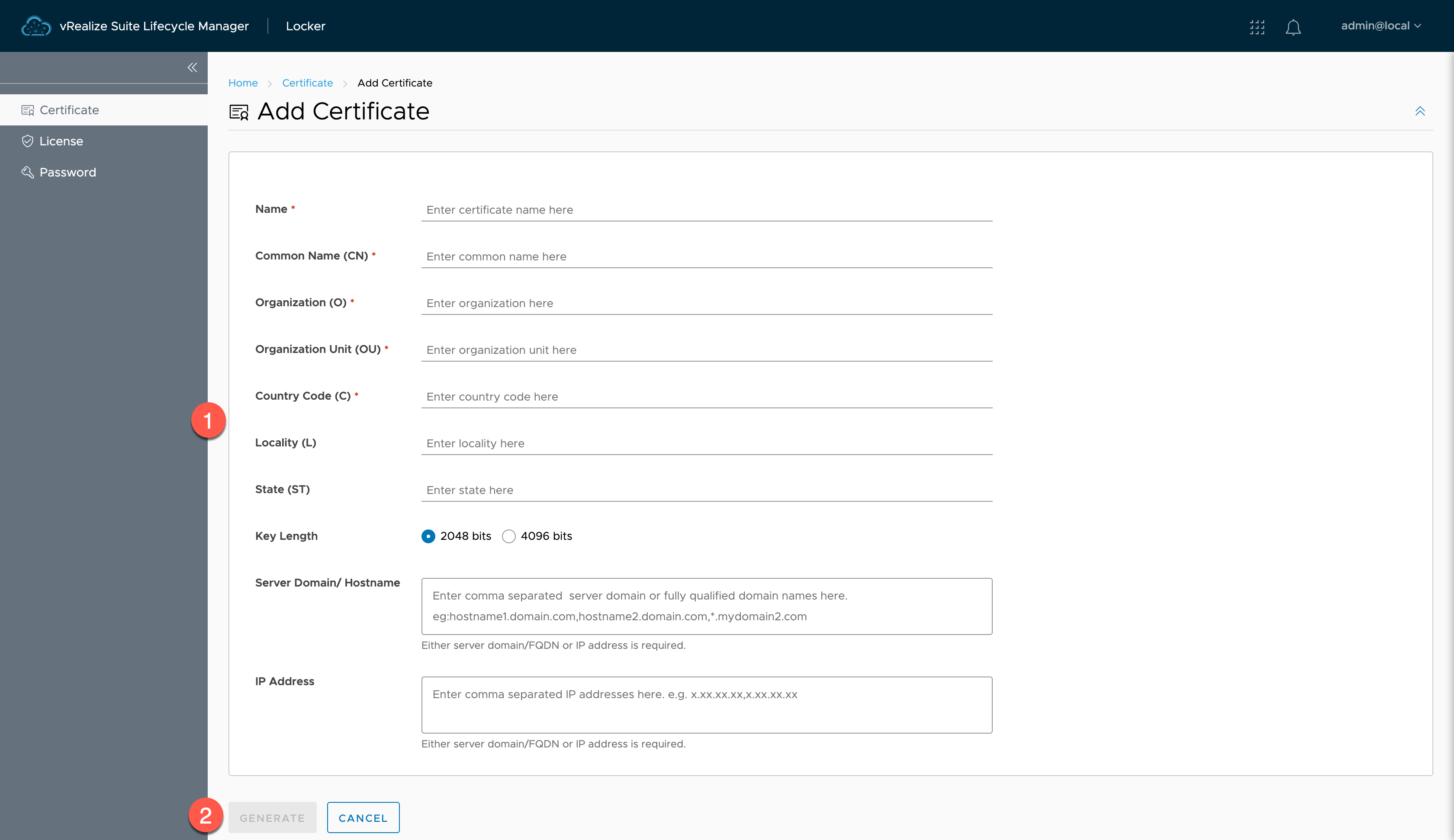

在【Add Certificate】内:

  1. 根据实际情况填写如下信息:

Name:输入显示的名称,如:vRS2019-vROps

Common Name (CN) :输入显示的名称,如:vRealize Operations

Organization (O):输入组织名称,如:Corp

Organization Unit (OU):输入组织单位,如:Lab

Country Code (C):输入国家代码,如:CN

Locality (L):输入位置,如:China

State (ST):输入州,中国没有州的概念,可以输入省份/直辖市,如:BeiJing

Key Length:选择加密级别2048 bits或4096 bits,如:2048 bits

Server Domain/ Hostname:输入服务器的FQDN,如:vrops-0a.corp.local, *.corp.local

IP Address:输入服务器的对于的IP地址,如: 192.168.110.71

  1. 点击【GENERATE】

vRLCM 部署 vRealize Operations Manager 8.1

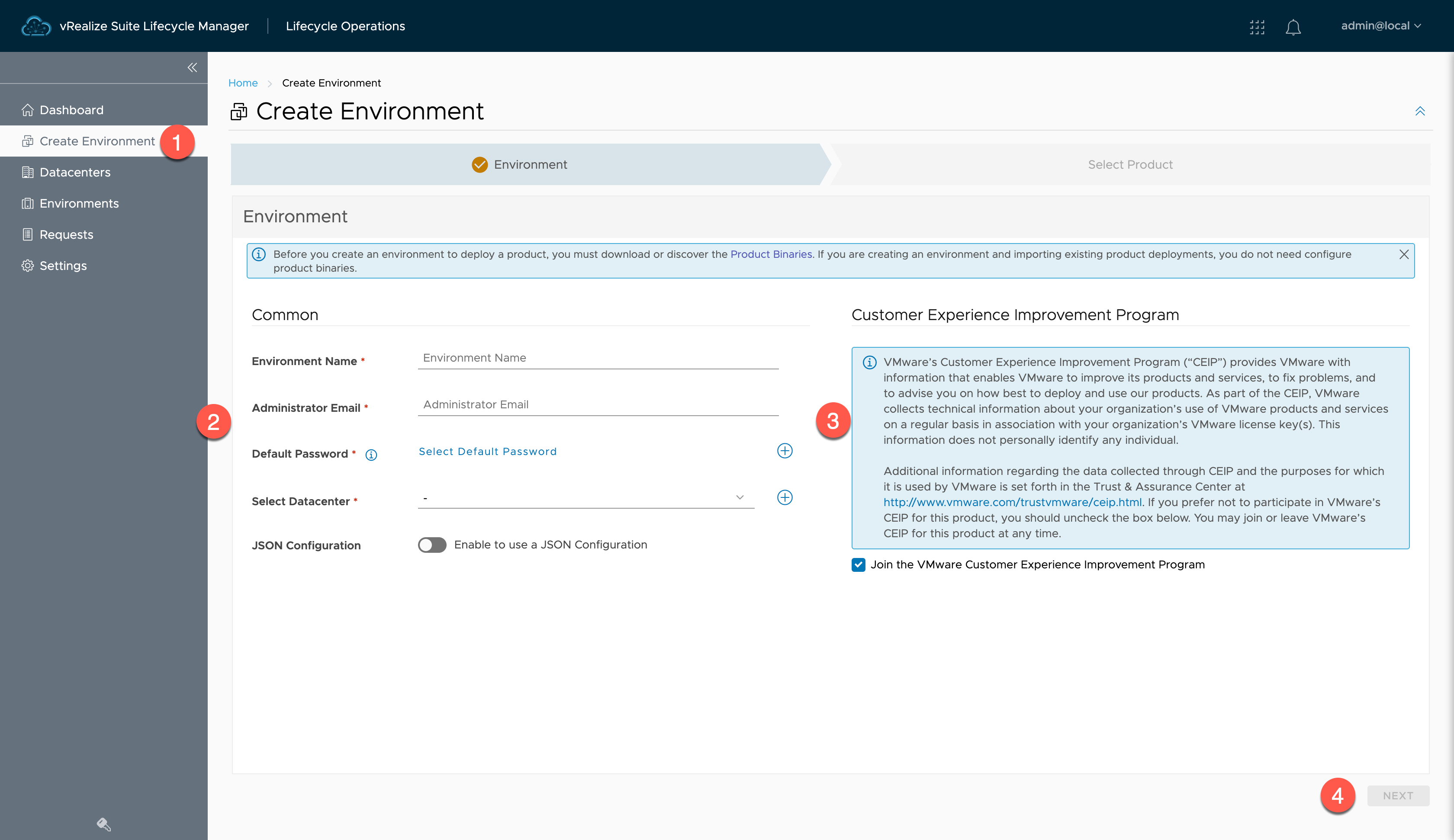

在【Lifecycle Operations】内:

  1. 点击【Create Environment】创建环境
  2. 在【Common】内,根据实际情况填写相关信息:

Environment name:输入环境名称,如:Site-A-vROps

Administrator Email:输入管理员邮箱地址,如:admin@corp.local

Default Password:选择默认部署的密码,如果未存在密码,可点击右侧的【 图片包含 游戏机

描述已自动生成 】进行添加,在【Add Password】内:

  1. Password Alias:输入密码的名称,如:vROps Admin Password
  2. Password:输入密码,需要符合密码的复杂度要求,例如:满足至少8位以上,字母大小写、数字、特殊符号。如:VMware1!
  3. Confirm Password:确认密码,如:VMware1!
  4. Password Description:输入密码说明信息,方便忘记密码时找回提示
  5. User Name:输入用户名,可选项,如:admin

Select Datacenter:选择所要部署的数据中心名称

JSON Configuration:是否启用JSON部署,如:保持默认

说明:vRLCM支持导出已部署的配置为JSON文件,该JSON文件可在以后同样部署中使用。

  1. 在【Customer Experience Improvement Program】中勾选☑️【Join the VMware Customer Experience Improvement Program】
  2. 点击【NEXT】

电脑萤幕的截图

描述已自动生成

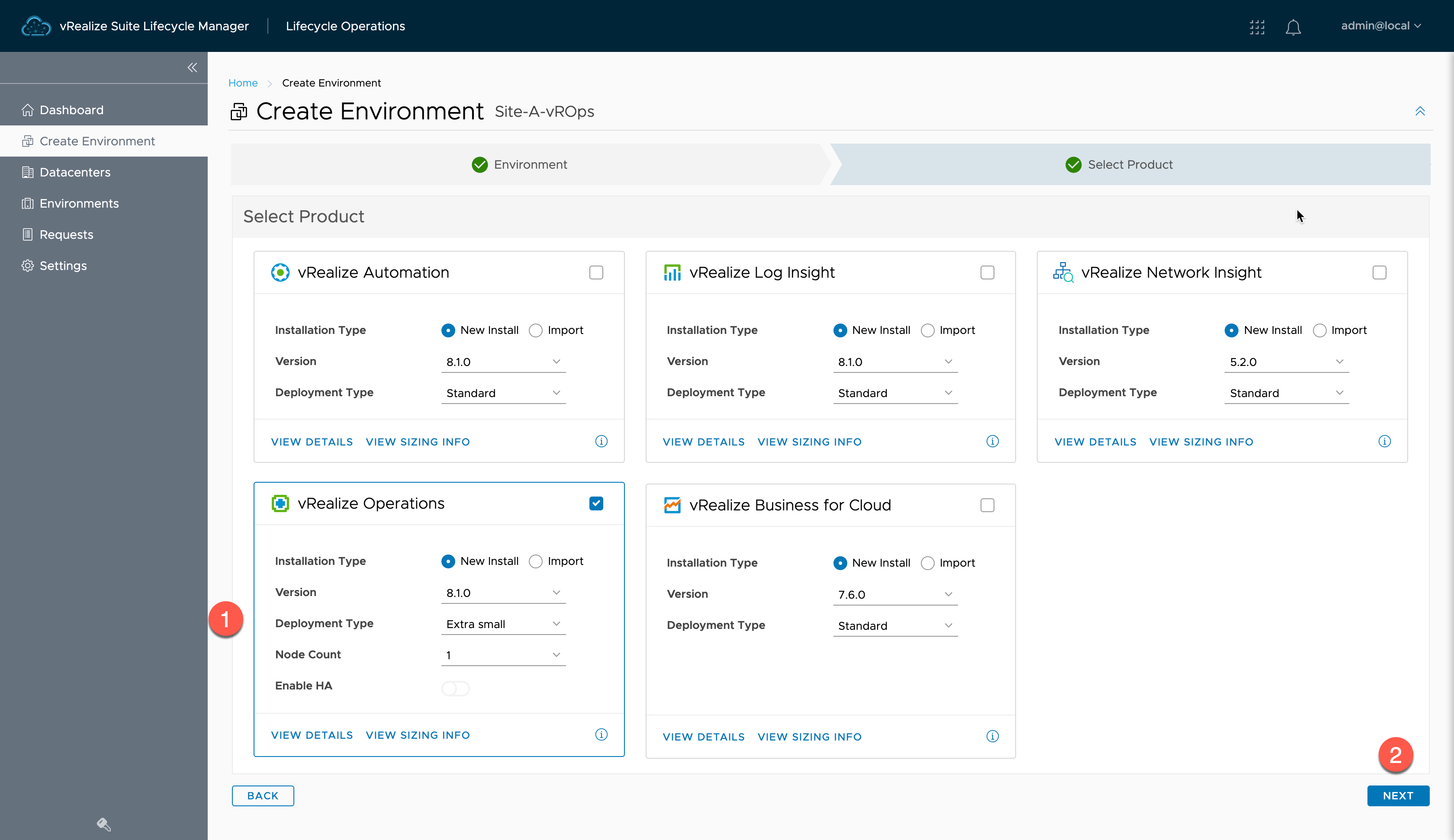

在【Create Environment】-【Select Product】内:

  1. 勾选☑️【vRealize Operations】,并根据实际情况选择以下信息:

Installation Type:选择安装的类型,由于本次为新部署,所以选择【New Install】

Version:部署版本选择 8.1.0

Deployment Type:选择部署规格大小,保持默认如:Extra small

注:具体配置规划,请参考http://vropssizer.vmware.com/

Node Count:根据选择规格大小,其部署节点的数量可选范围也不相同。

Enable HA:选择是否启用HA模式,注:节点数量 ≥ 2 时,该选项才可以启用

  1. 点击【NEXT】

手机截图图社交软件的信息

描述已自动生成

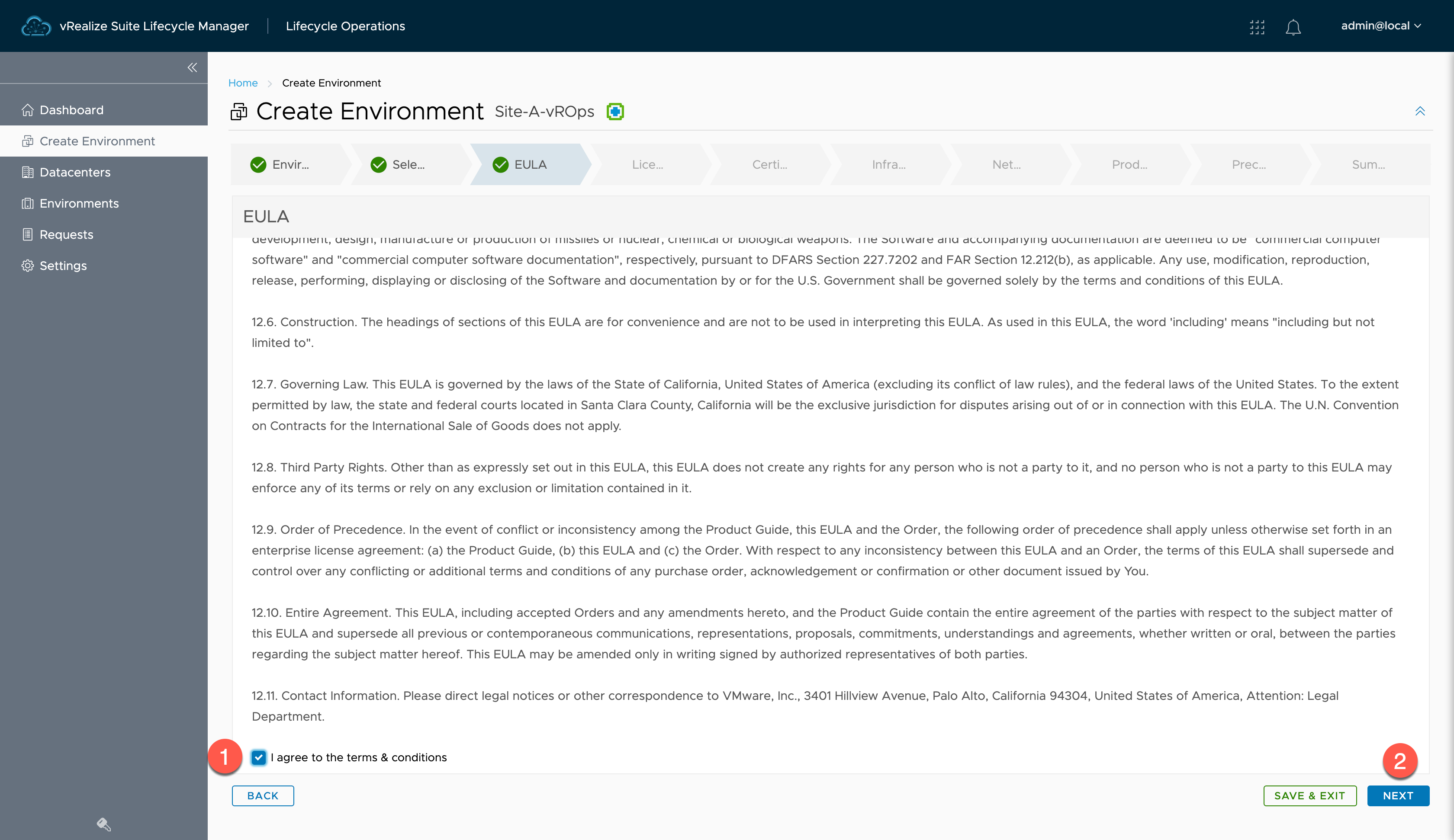

在【Create Environment】-【EULA】内:

  1. 滑动到最下面,勾选☑️【I agree to the terms & conditions】
  2. 点击【NEXT】

社交网络的手机截图

描述已自动生成

在【Create Environment】的【License】内:

  1. 点击【SELECTA】选择我们添加的许可证文件
  2. 点击【VALIDATE ASSOCIATION】验证许可证
  3. 许可证验证成功后,在【Product(s)】内可以看到部署产品的图标
  4. 点击【NEXT】

手机屏幕截图

描述已自动生成

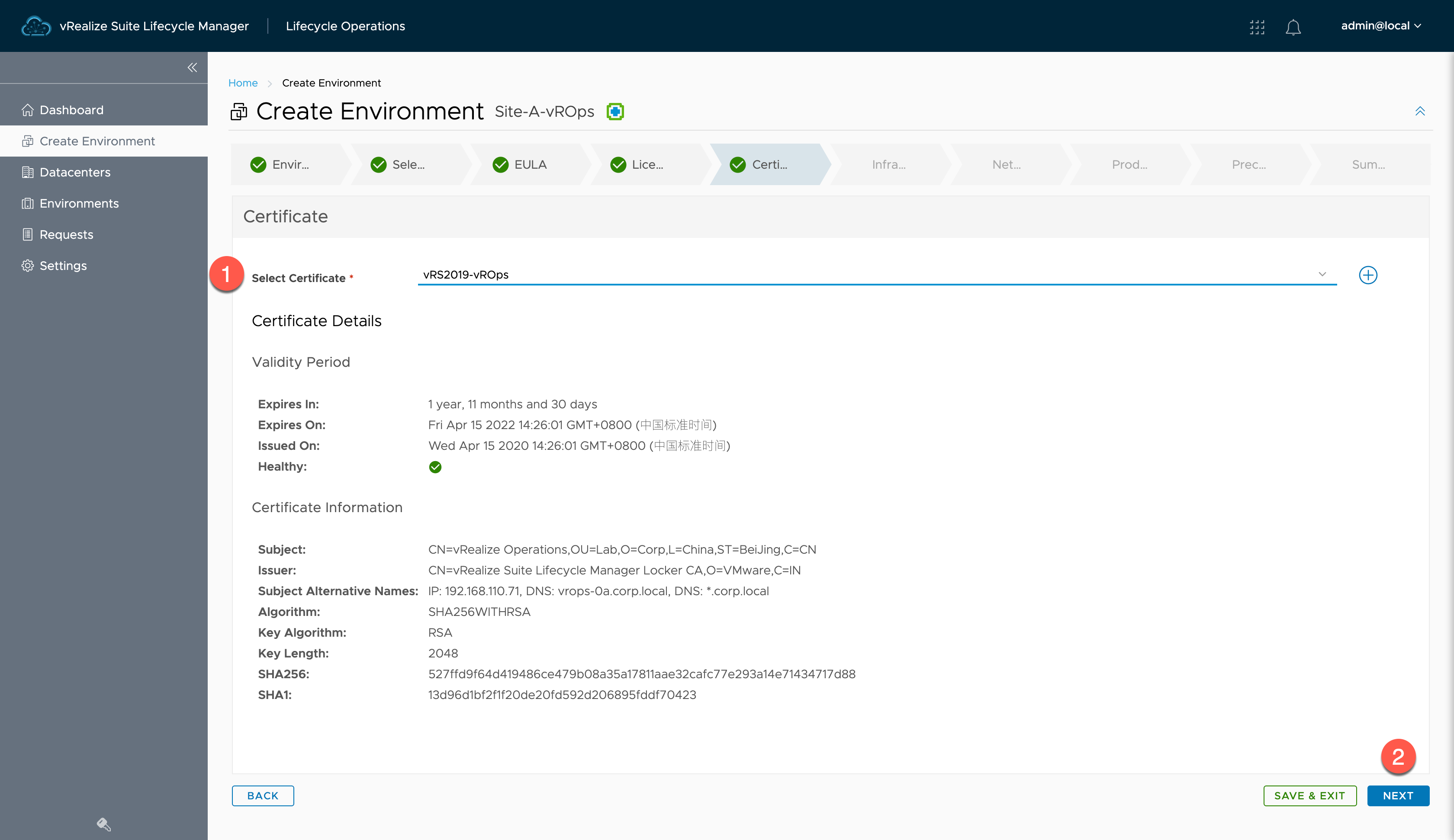

在【Create Environment】的【Certificate】内:

  1. 在【Select Certificate】中选择创建的证书文件,如:vRS2019-vROps
  2. 点击【NEXT】

手机屏幕截图

描述已自动生成

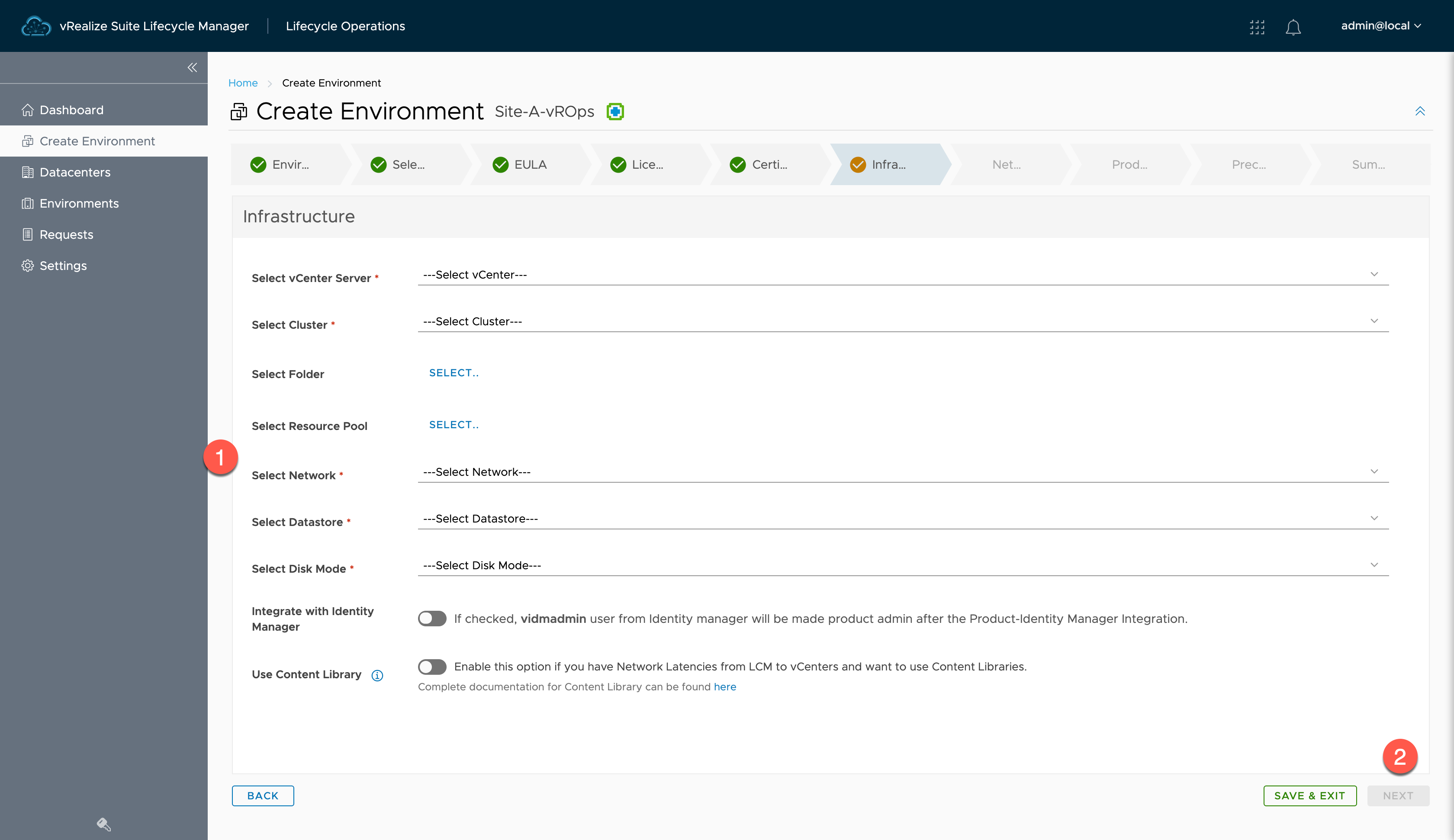

在【Create Environment】的【Infrastructure】内:

  1. 根据实际情况选择如下基础架构信息:

Select vCenter Server:选择所部署的vCenter地址

Select Cluster:选择所部署的Cluster名称

Select Folder:选择所部署的vCenter上文件夹名称,可选项

Select Resource Pool:选择所部署的资源池名称,可选项

Select Network:选择所部署的网络交换机名称

Select Datastore:选择所部署的数据存储名称

Select Disk Mode:选择所部署的磁盘类型

Integrate with Identity Manager:勾选该选项,产品将于Identity Manager集成,在部署Identity Manager时候的用户可以作为该产品登录的管理员。

Use Content Library:如果从LCM到vCenters有网络延迟,同时,希望使用内容库,请启用此选项

  1. 点击【NEXT】

社交网络的手机截图

描述已自动生成 1

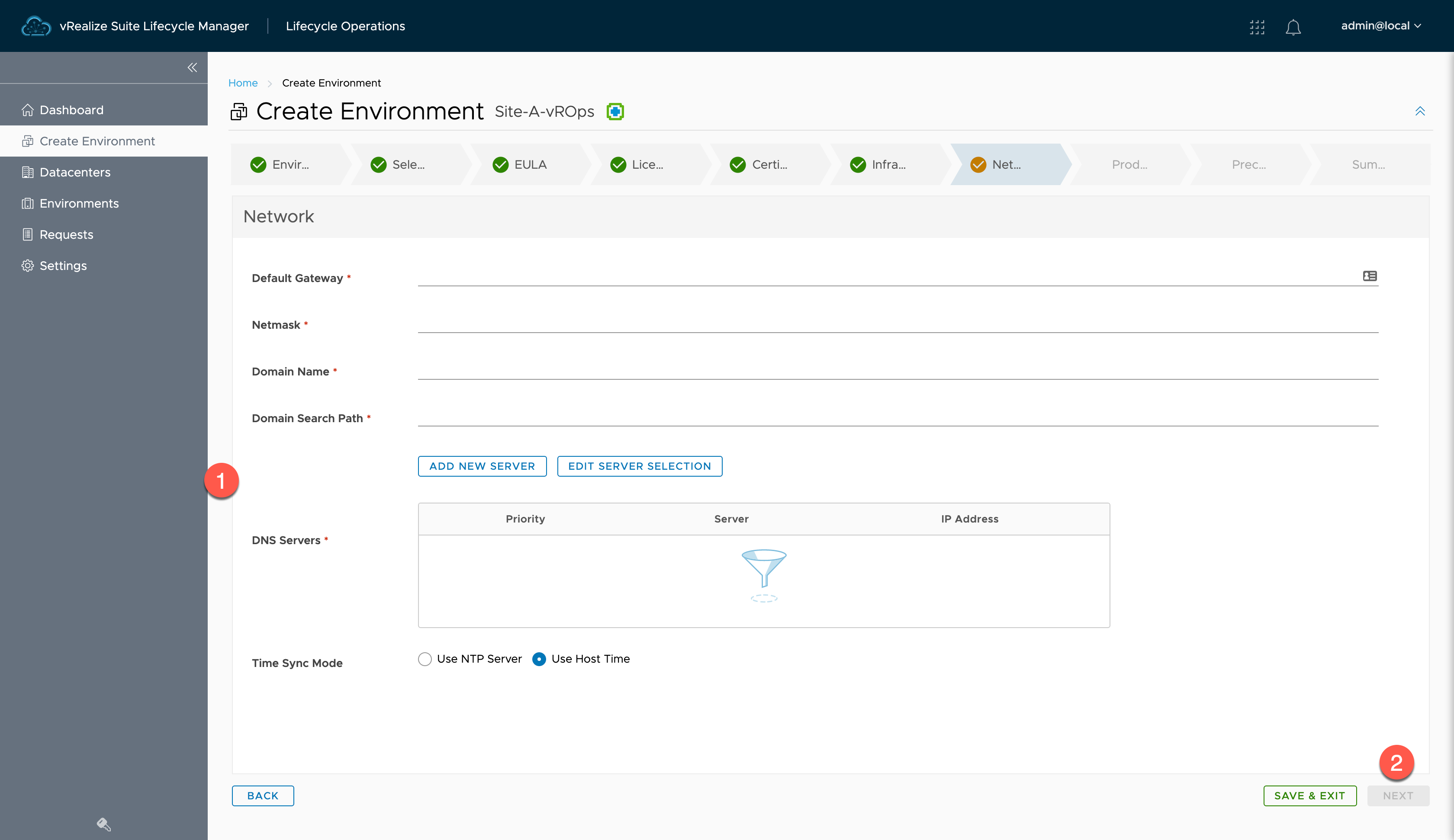

在【Create Environment】的【Network】内:

  1. 根据实际情况选择如下网络信息:

Select vCenter Server:选择所部署的vCenter地址

Default Gateway:输入网关地址,如:192.168.110.1

Netmask:输入子网掩码,如:255.255.255.0

Domain Name:输入Domain名称,如:corp.local

Domain Search Path:输入Domain搜索路径,如:corp.local

DNS Servers:输入DNS地址,如果DNS不存在可以点击【ADD NEW SERVER】进行添加,如:192.168.110.10

Time Sync Mode:选择NTP服务器的方式,Use NTP Server 或者Use Host Time,如: Use Host Time

  1. 点击【NEXT】

社交网络的手机截图

描述已自动生成

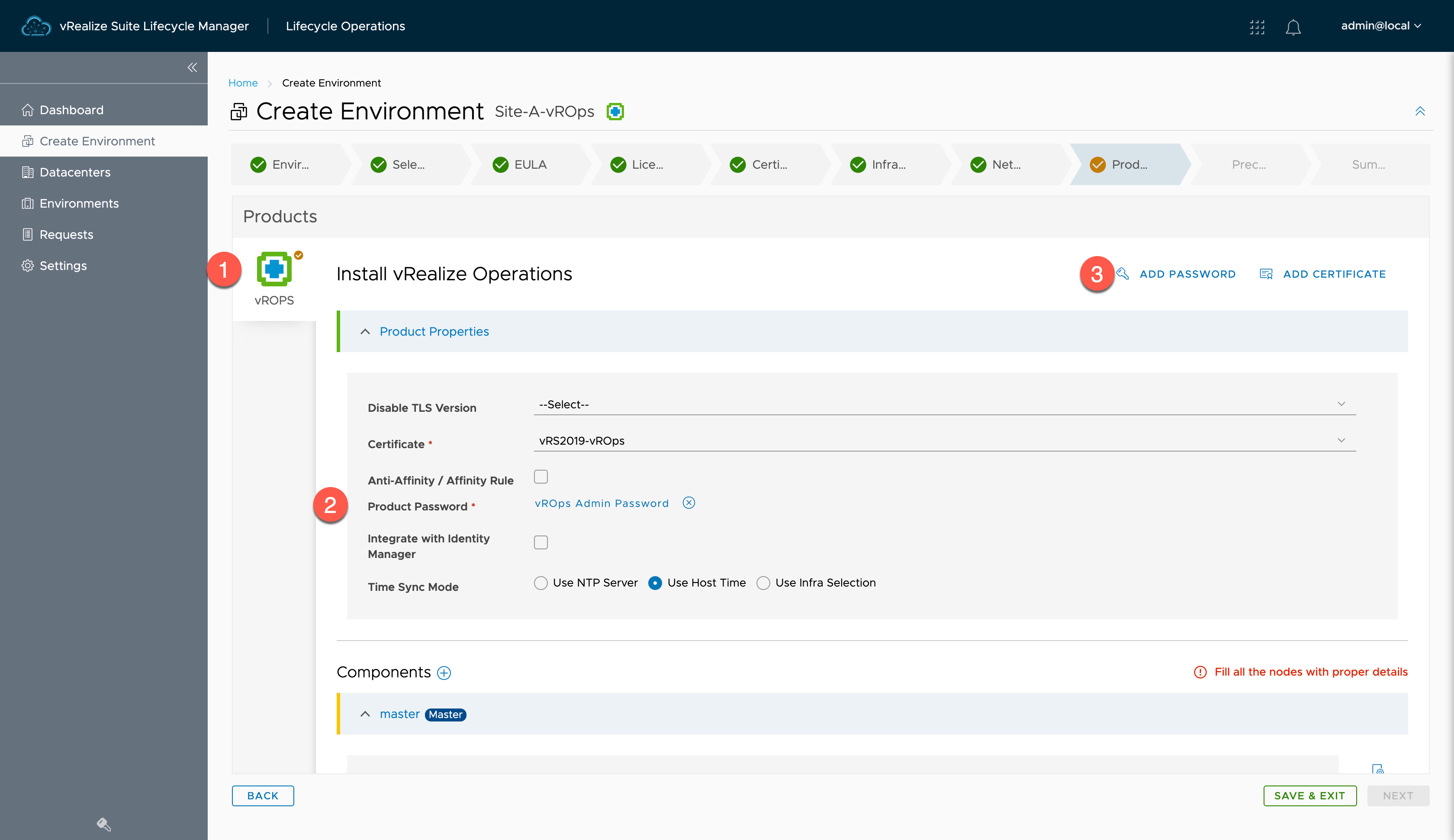

在【Create Environment】的【Products】内:

  1. 在【Products】中选择【Install vRealize Operations】
  2. 在【Product Properties】内根据实际情况检查所填写的信息:

Disable TLS Version:选择禁用TLS 版本,如:TLSv1, TLSv1.1

Certificate:选择证书文件,如:vRS2019-vROps

Anti-Affinity / Affinity Rule:根据实际情况勾选是否启用亲和性和反亲和性,如果HA或者CA模式请勾选,单节点模式可保持默认

Product Password:选择部署产品的管理员的密码,如果有新的密码,可点击③【ADD PASSWORD】添加密码

Integrate with Identity Manager:根据实际情况勾选是否与Identity Manager集成

Time Sync Mode:选择时间同步方式,如:Use Host Time

社交网络的手机截图

描述已自动生成

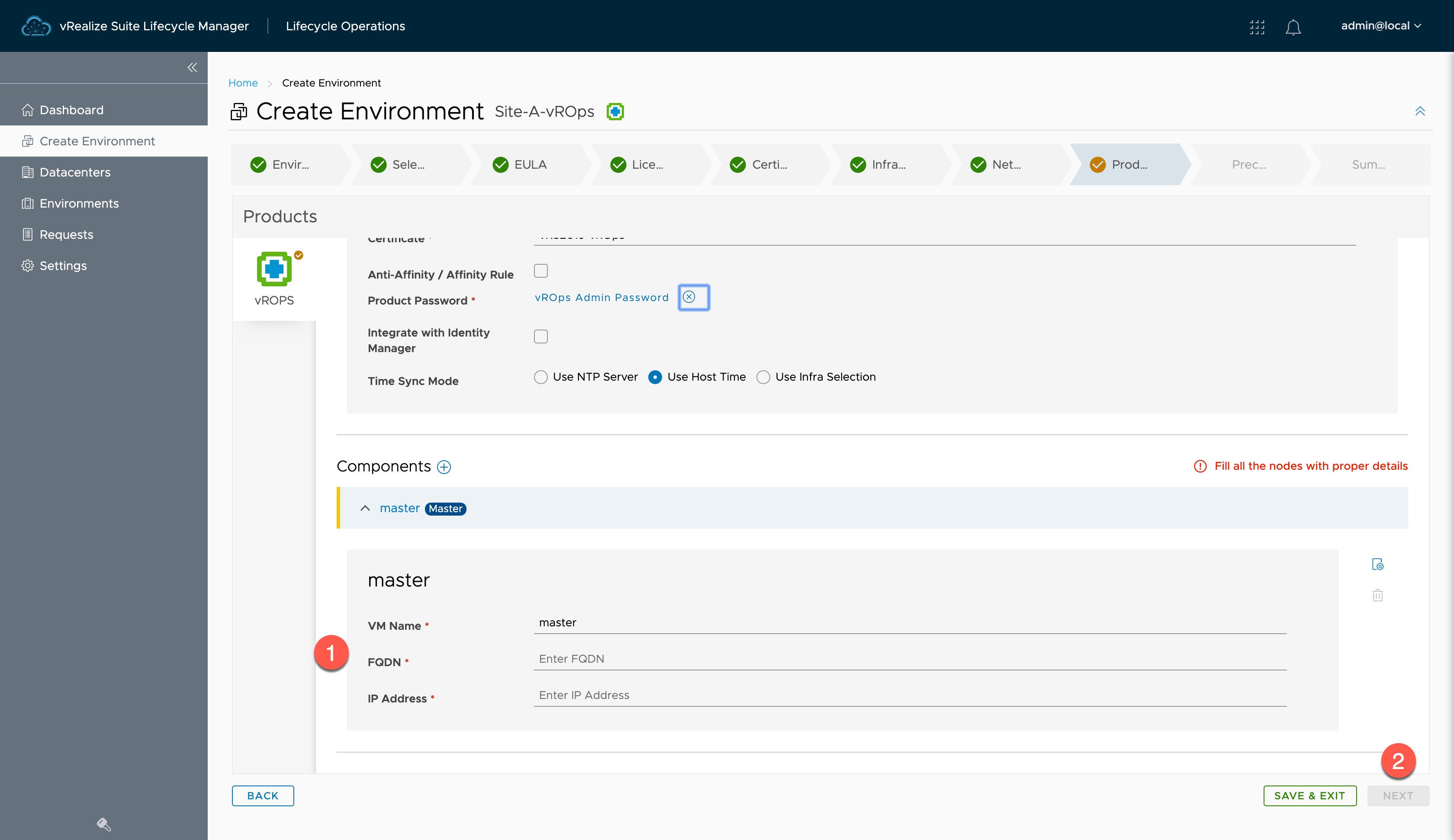

在【Create Environment】的【Products】内:

  1. 在【Components】内根据实际情况输入相关信息:

VM Name:输入部署VM的名称,即为vCenter中的清单名称,如:vrops-01a

FQDN:输入部署FQDN名称,如:vrops-01a.corp.local

IP Address:输入部署VM的IP地址,如:192.168.110.71

  1. 点击【NEXT】

社交网络的手机截图

描述已自动生成

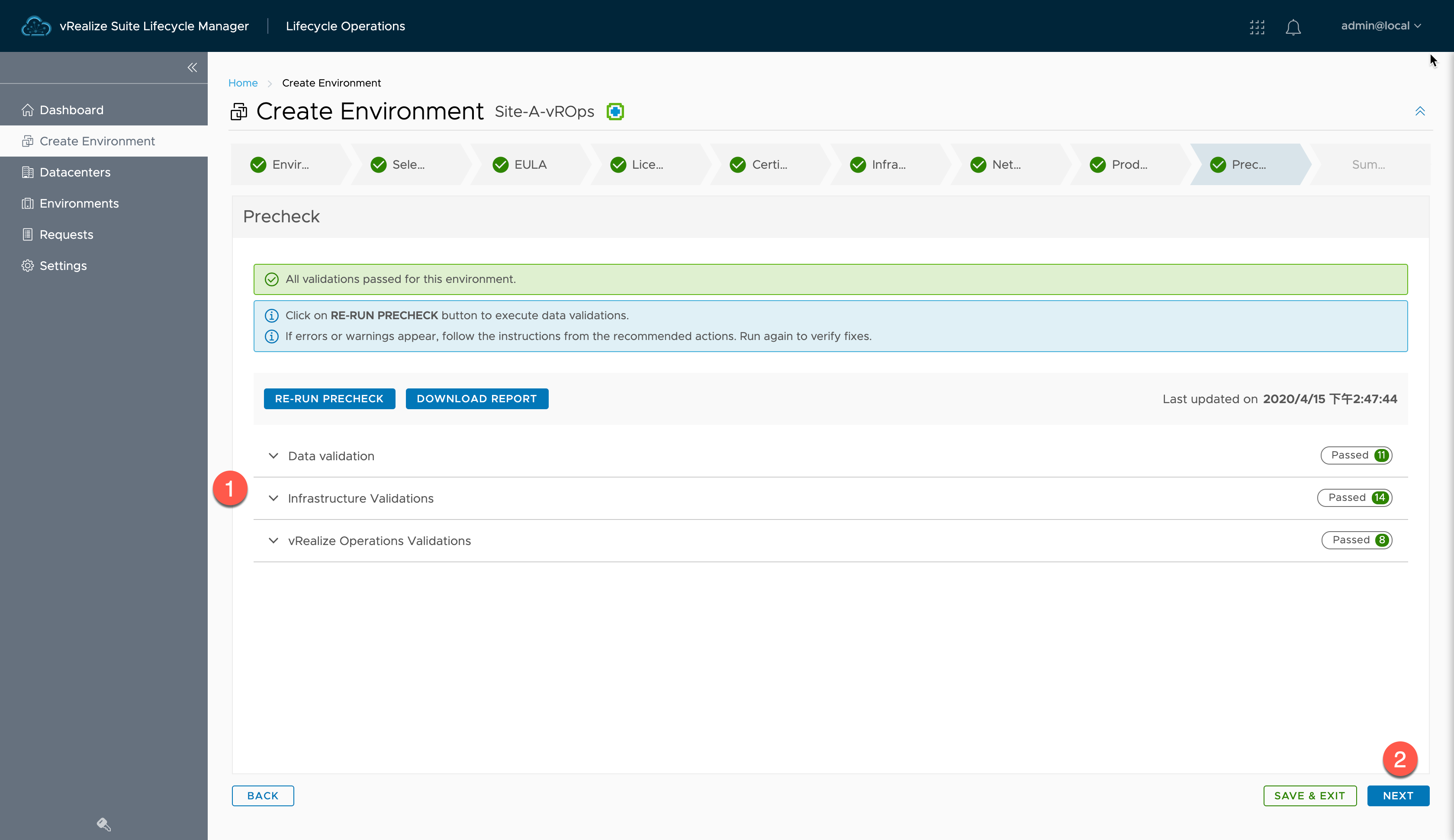

在【Create Environment】的【Precheck】内:

  1. 点击【RUN PRECHECK】后,查看整个检查结果,如果有错误请及时修复
  2. 点击【NEXT】

手机屏幕截图

描述已自动生成

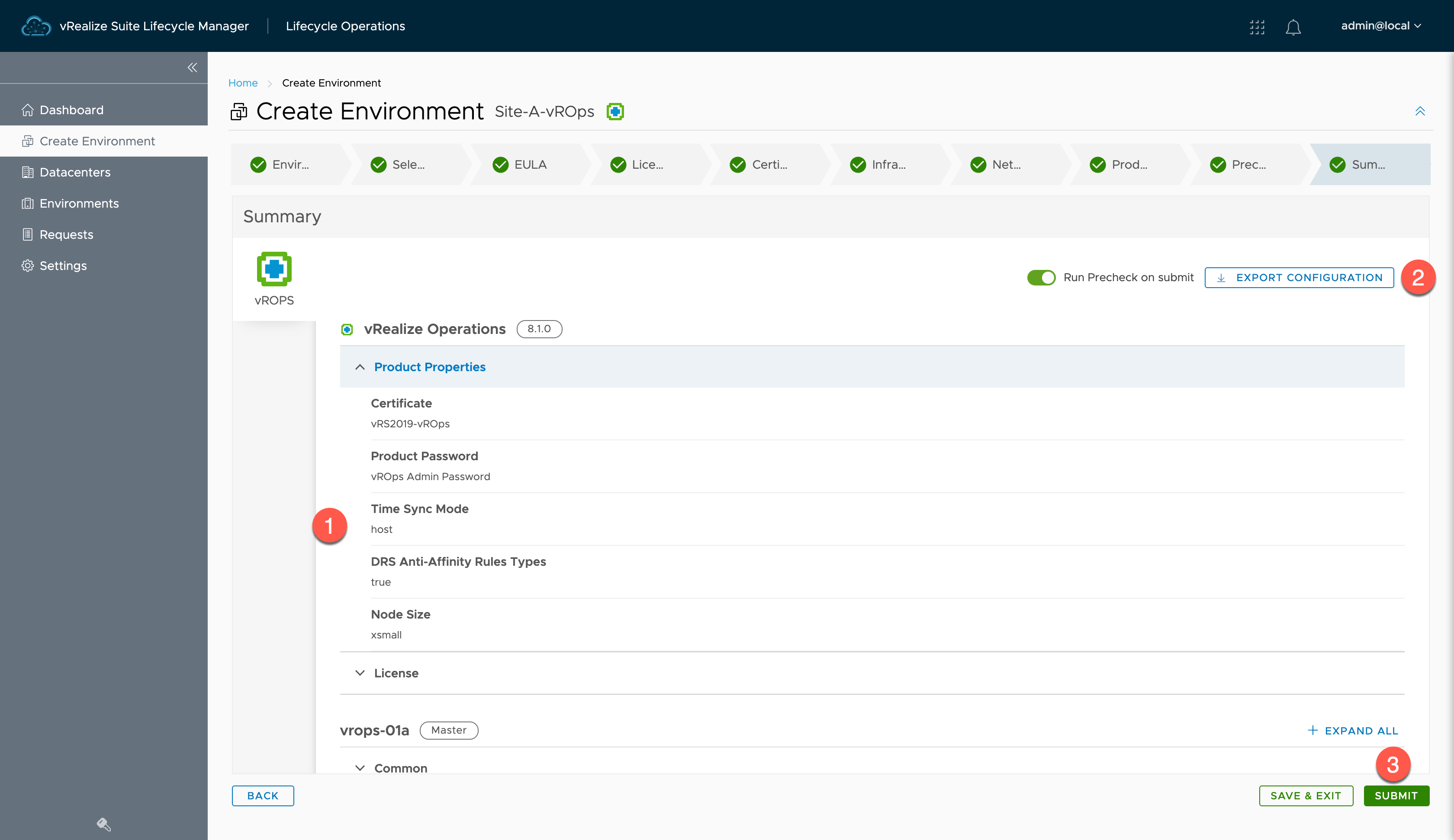

在【Create Environment】的【Summary】内:

  1. 检查配置信息是否正常,如存在问题请点击【BACK】进行修正
  2. 点击【EXPORT CONFIGURATION】导出配置文件,以备用后面部署使用
  3. 点击【SUBMIT】

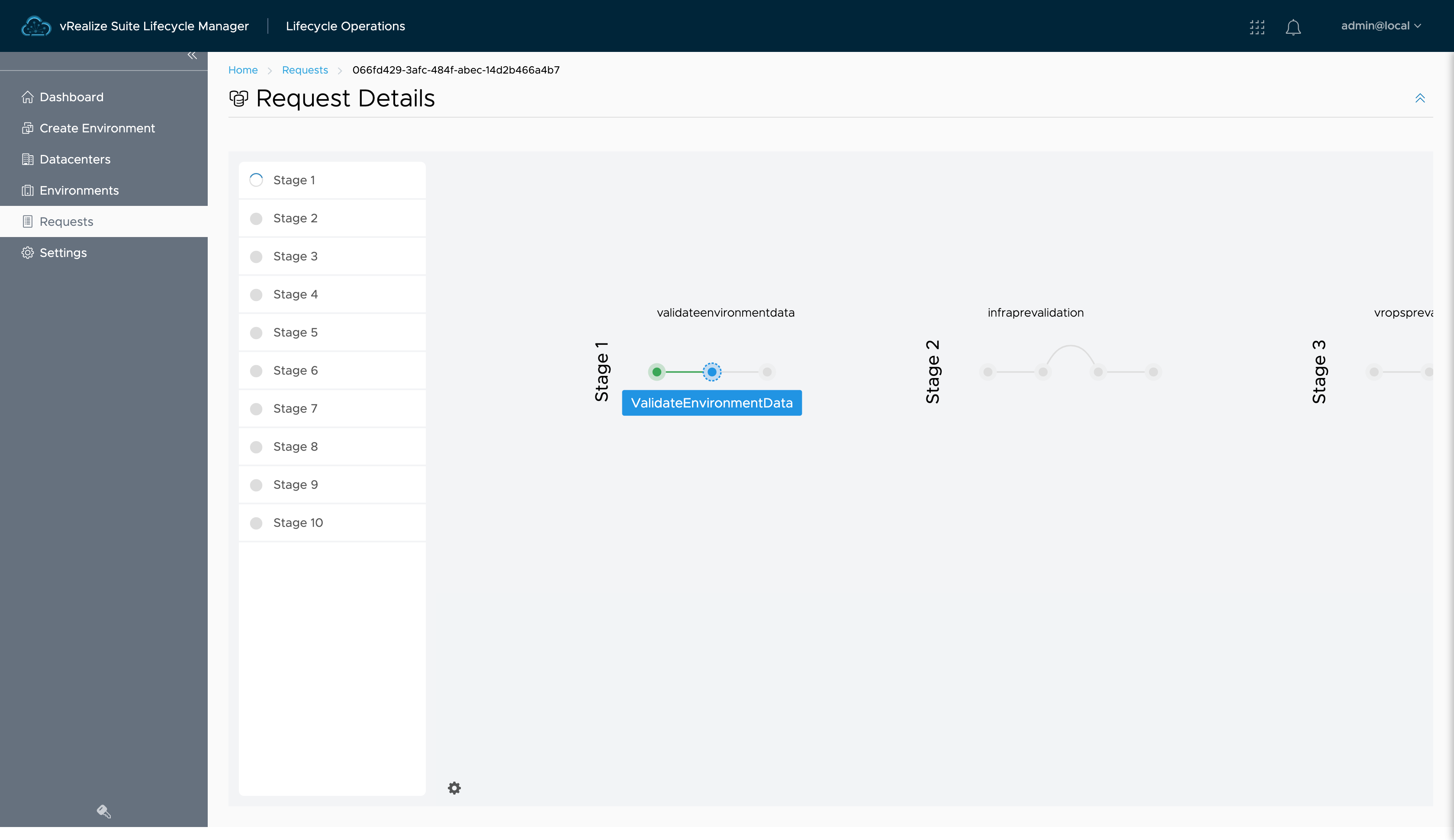

在【Request Details】中查看部署的进度及过程,如有部署错误请及时修复后点击重试。

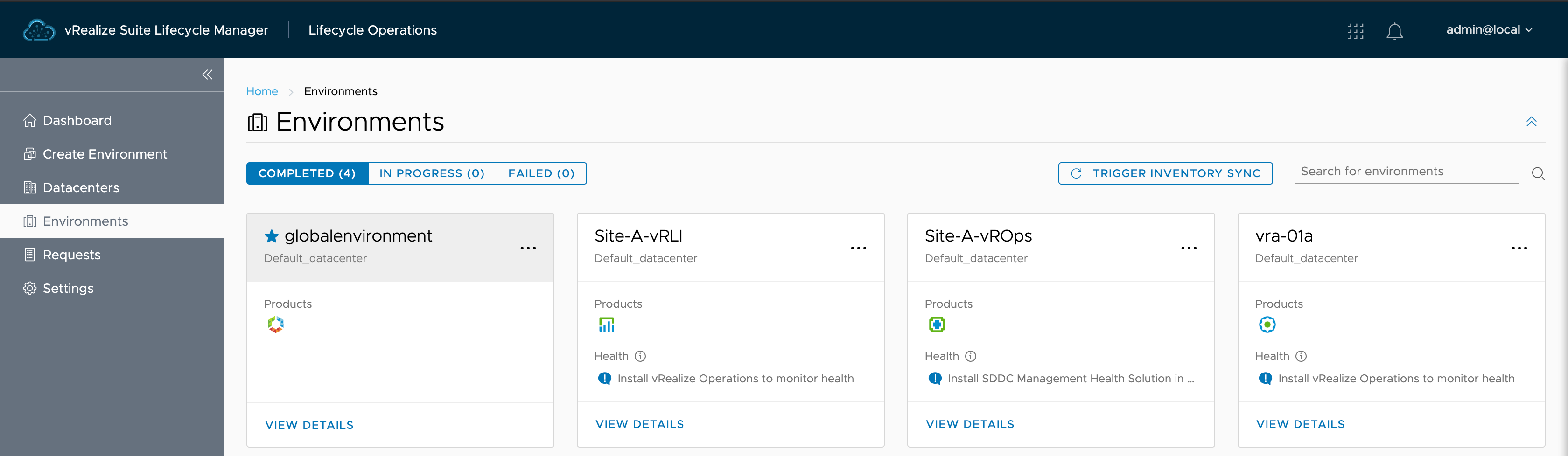

部署完成

社交网站的手机截图

描述已自动生成
