IBM FlexSystem上的EN2092网络模块(Networking OS)配置一例(转载)

VMware vSphere 小旭 553℃ 0评论

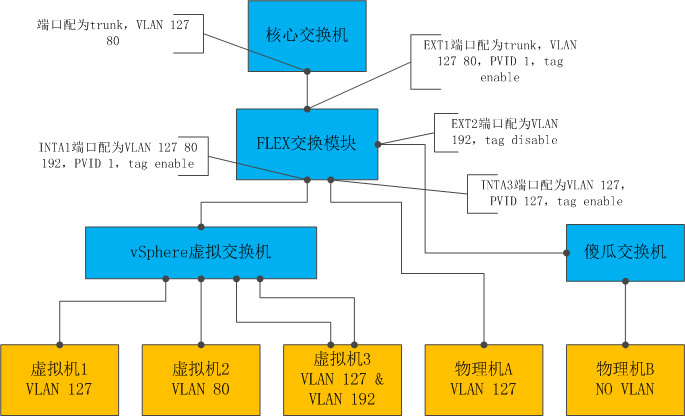

网络拓扑如上图所示。

FlexSystem上的网络模块连接到核心交换机上,FlexSystemComputer Node分别安装VMWare ESXi 5.0虚拟化系统
或者直接安装Windwos OS

另有一台物理服务器通过傻瓜交换机连接到FlexSystem上的网络模块。

IBM BladeCenterFlexSystem上使用的网络模块是用的IBM Network OS内核,配置命令和菜单都跟常见的huawei/H3C/Cisco有很大不同,当然大部分的特性是一样被支持的,并且是3层交换机,可支持10Gbps端口。

上图中,VLAN 192其实是在核心交换机上是不存在的,我用的是一个192.168.100/24的网段,物理机B用的就是这个网段的IP地址。

注意,本文中的配置下,在虚拟机((虚拟网络端口组要配置VLAN))或者物理机的操作系统中都不需要配置VLAN,给对应网卡配置IP地址即可。

详细配置命令供参考如下:

——————————————————–

#打开INTA1-INTA2端口的tag,设置PVID1(用于VMware ESXi Host,虚拟机可配置多个VLAN

/cfg/port INTA1-INTA2/tag e

/cfg/port INTA1-INTA2/pvid 1

#打开INTA3-INTA14tag,设置PVID127,即VLAN 127(用于直接安装Win/Linux

/cfg/port INTA3-INTA14/tag e

/cfg/port INTA3-INTA14/pvid 127

#打开外部上联口EXT1tag,设置PVID1(用于级联到上层交换机的trunk口)

/cfg/port EXT1/tag e

/cfg/port EXT1/pvid 1

#设置EXT1trunk

/cfg/l2/trunk 1/add EXT1

/cfg/l2/trunk 1/ena

#VLAN 127包括的端口

/cfg/l2/vlan 127/add INTA1-INTA14,EXT1

/cfg/l2/vlan 127/ena

#VLAN 80包括的端口

/cfg/l2/vlan 80/add INTA1-INTA2,EXT1

/cfg/l2/vlan 80/ena

#关闭EXT2上联口的tag,固定PVID192(用于连接傻瓜交换机,网络包不能打tag

/cfg/port EXT2/tag d

/cfg/port EXT2/pvid 192

#VLAN 192包括的端口(VLAN 192是不存在的VLAN,我这里用作192.168.x.x私有网段的通信)

/cfg/l2/vlan 192/add INTA1-INTA2,EXT2

/cfg/l2/vlan 192/ena

#

apply

save

———————————————————

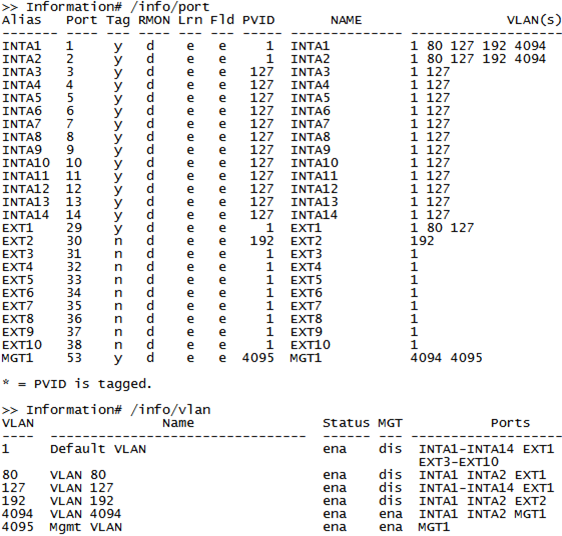

查看配置结果:

备注:默认VLAN 4094 用作FlexSystem的远程管理用途(需设置一个IP interfaceIP地址,并加入该VLAN)。
